冷卻塔結構特點

  ●外形漂亮
  外形尺寸小、重量輕，充分利用空間，占地節省。外型美觀整齊。
  ●輕質高強
  塔體采用玻璃纖維強化聚酯樹脂材料（FRP）復合材料和輕質高強度新型材料制作，能經受里氏8級地震，12級臺風襲擊，雪載荷大于200kg/m2。
  ●噪聲最小
  采用國內先進技術低噪音軸流送風機和的淋水消聲技術，噪聲指數處于同行水平。
  ●高品質填料
  的助燃填料，采用硬質氯乙烯（PVC）板材，經過特殊壓紋加工，內側（風扇側）邊緣處一體成型的擋液板。更大限度地提高了水和空氣的熱交換性能，將水的飄逸降至最低。而且堅固耐用，耐熱溫度標準為50℃。具有極佳的環保性能。
  ●可靠耐用各項主配件均采用熱浸鍍鋅處理，防腐性能好，使用壽命高于同類產品。
  ●的設計
  1）進水系統、散水系統、集水系統及散熱填充材均經科學方法計算，嚴謹設計，使水流暢，不易結垢阻塞。
  2）經特殊設計試驗成功之真空成形散熱材，熱交換效果極佳，散熱材具備特殊導流設計，能防止水花外濺，僅沿散熱材往下流。
  3）采用順風板將入風加以整流，使其流暢主，且具有良好之檔水功能。

  冷卻塔結構圖

  設備外形圖（實物+結構圖）

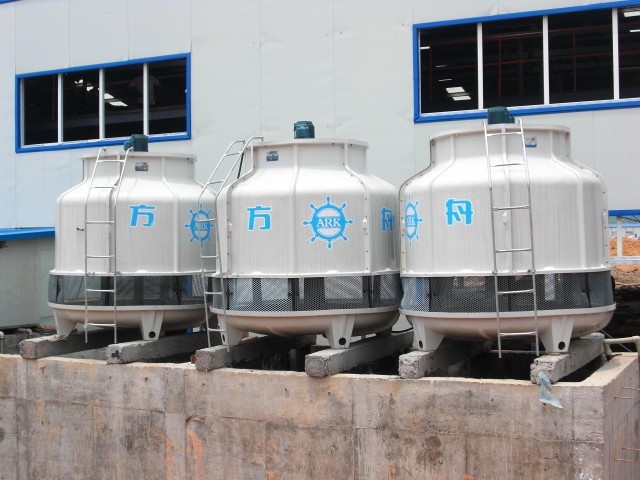

  實體圖：

  開式冷卻塔結構特點的詳細說明

  （1）、冷卻系統
  散熱片（臺灣企業——臺塑南亞）
  采用硬質PVC布，以熱壓成型或真空成型所制成，耐腐蝕以及生物性的侵蝕；的三維空間三次折向孔窩式設計，具有極高的收水效率和極低的空氣阻力，將漂水損失控制到小于循環水量的0.0005%，限度地節約水資源，防止軍團病菌的傳播。

  （2）、散水系統
  方形塔采用獨有的溢流式裝置及噴頭布置手段，使冷卻水在系統不同的負荷下（冷卻水流量會發生變化），都能實現平穩、均勻布水，達到系統節能要求。

  （3）、風動系統

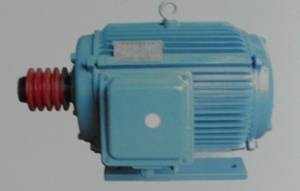

  電機
  全封閉風冷式冷卻塔專用電機，防護等級IP55，絕緣等級F級，適用380V/3Φ/50Hz電源。
  風葉
  鋁合金材質，質量輕，強度高，風量大，低轉速運行、能耗低，噪音小，使用壽命長。角度可根據運行負荷隨意調整，更大程度運用額定功率并達到更佳運行狀態。

  （4）、本體結構
  殼體（美國企業——亞什蘭）
  采用進口耐腐蝕內含抗紫外線穩定劑的耐候膠衣及色種，色澤均勻、難褪色、抗老化，表面光潔如鏡。圓形塔瓶裝設計，方形塔采用圓角條紋形表面設計，不反光，避免光污染。

  施工方案

  1.甲方提供現場安裝條件：
  （1）、按我方提供的設備基礎圖按尺寸作好基礎；
  （2）、提供足夠的安裝空間和安裝條件，電源，連接管路、通用工具，現場協助人員及調度人員等。
  2.設備安裝我公司派人到現場技術指導。
  3.施工過程：
  （1）、設備材料到位后現場組裝，上下箱體現場裝接、水管對接、水泵安裝就位等。
  （2）、配合與甲方的現場管路對接，法蘭連接
  （3）、控制儀器、儀表和整個控制系統的安裝。
  （4）、整個流程安裝完畢后開車調試。

  操作培訓

  設備調試完畢進行現場操作人員工作培訓包括以下內容：

  1、冷卻塔設備原理及運行方式講解
  2、核心部件及主要操作部件使用及維護
  3、各部件維護保養周期
  4、各部件維護保養辦法
  5、出現問題處理解決方案
  6、操作人員考試考核
  7、運行周期內回訪

  主要質量控制點、保證措施和驗收

  主要質量控制點：

  （1）通過ISO9001-2008版質量體系認證。
  （2）嚴格的四道質量檢驗關，符合Q/320211AT01-2007企業標準。
  （3）本系列產品已經國家知識產權局注冊備案，號03316122-4。
  （4）以美國C.T.I.冷卻塔性能認證為生產標準，已通過認證。

  C.T.I.即為COOLINGTECHNOLOGIESINSTITUTE冷卻技術協會，是全球最權威的冷卻塔技術機構。CTI認證，代表100%換熱容量和性能保證，是冷卻塔性能保證的權威標志。任何冷卻塔，要獲得CTI認證，必須滿足下列三個條件：

  1）冷卻塔制造廠擁有經過CTI認定合格的設備性能測試室；
  2）CTI指定之獨立測試機構，對工廠產品進行全面性能測試，結果與產品樣本標定的性能相符，CTI公布該型號產品獲得認證；
  3）對獲得認證之設備型號，CTI每年度將繼續到制造廠，對生產線上的實際產品（而非工廠提供的樣機）進行突然抽查，不達標者，將取消CTI認證資格。
  4）CTI認證針對具體工廠具體生產線具體型號產品而言，同公司同型號不同產地生產的產品都不是認證產品，不能說明熱力性能得到CTI證。

  服務承諾

  用戶滿意不僅僅只是提供好產品，方舟的服務中還包括安裝、質量跟蹤和保修三大舉措，在方舟的客戶服務中心還儲存客戶檔案資料，需求資訊，每一個細微處均替用戶著想，為用戶解除后顧之憂。

  1、免費為顧客提供操作培訓和設備調試，并提供開機前與休機前的技術指導，在設備使用期間提供全程的技術服務與支持。
  2、貨物的數量、質量或技術規范與合同不符，或證實貨物是有缺陷的，供方在收到通知后免費維修或更換有缺陷的貨物或部件。
  3、設備投入運行后，質保期內發生零部件損壞及質量問題，供方免費進行調妥善處理直至用戶滿意；在質保期外，收零部件成本費。
  4、發生操作或其他有關的影響冷卻塔系統正常運行的情況，我方在接到報告后，1小時內立即給予答復及提出解決辦法。
  5、提供冷卻塔在環保、節能等方面的最新技術免費供顧客選擇使用，在設備壽命周期內應免費對設備使用軟件進行升級更新。
  6、賣方負責對用戶人員進行系統的免費技術培訓，內容包括設備原理、故障判斷和維護維修等。
  7、定期例行檢查和維修服務。
  8、產品終生服務制，質保期后成本價供應配件。
  9.我方負責指導設備的安裝（機械連接、電氣連接、設備整體之調整、設備各項功能測試）、負責調試和試運行的現場支持及現場技術培訓等工作。
